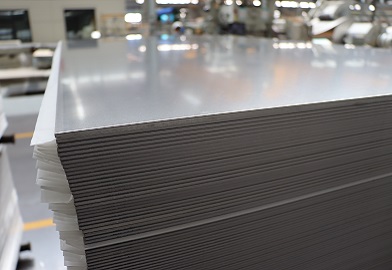

4343复合铝板是一种典型的双金属层状复合材料，由芯材和包覆层通过冶金结合工艺复合而成。其核心设计是通过两种铝合金的性能互补，实现特定功能(如钎焊性、耐蚀性、导热性)与结构强度的优化。以下从材料组成、结构设计、制造工艺三个维度展开说明：
一、材料组成：芯材与包覆层的协同设计
1. 芯材(基层)
主流选择：3003铝合金(铝锰合金，Mn含量1.01.5%)。
性能优势：
力学性能：退火态抗拉强度110130MPa，延伸率≥20%，兼具强度与成型性，适合复杂冲压(如电池壳、热交换器部件);
耐蚀性：表面形成致密Al₂O₃钝化膜，耐盐雾腐蚀>1000小时，优于碳钢;
成本优势：相比高强度铝合金(如6061)成本低1015%，适合大规模应用。
2. 包覆层(功能层)
主体材料：4343铝合金(铝硅合金，Si含量≤1.0%)。
核心功能：
钎焊性能：熔点570610℃，低于3003铝合金(643654℃)，可在不熔化芯材的前提下实现界面连接，广泛用于热交换器钎焊;
导热增强：热导率120W/(m·K)，较3003合金(155W/(m·K))略低，但通过结构设计(如微通道)可提升整体散热效率;
表面保护：硅元素在高温下形成SiO₂保护膜，增强耐氧化能力，适用于500℃以上的工作环境。
3. 辅助设计(可选)
镀镍层：部分高端产品在4343包覆层表面镀35μm镍层，可直接钎焊而无需涂钎剂，简化工艺并提升生产效率2030%。
多层复合：如3003mod/4343/3003结构，通过调整芯材成分(3003mod为改良型3003)进一步优化成型性。
二、结构设计：层厚比例与界面结合
1. 层厚分配
包覆率：单侧包覆层厚度占总厚度的812%，典型值为10%。例如，0.5mm厚复合板中，4343层单侧厚度约0.025mm。
对称性：
对称结构(如4343/3003/4343)：适用于需要双面钎焊的部件(如冷凝器集流管)，两侧包覆层厚度差≤0.002mm;
非对称结构(如单面10%4343+3003)：用于仅需单侧钎焊的场景(如电池液冷板)，降低材料成本。
2. 界面特征
冶金结合：通过热轧或铸轧工艺，芯材与包覆层界面形成12μm厚的扩散层(主要成分为AlSiMn固溶体)，结合强度>200MPa，远超机械结合。
界面平整度：采用高精度轧制技术，界面间隙≤0.005mm，避免钎焊时出现漏液风险。
三、制造工艺：从复合到成品的关键步骤
1. 复合工艺
主流方法：
热轧复合：将3003芯材与4343包覆材叠合后，在480520℃下热轧，总压下率>70%，形成初始复合坯料;
固液固铸轧：液态3003芯材与固态4343带材在双辊铸轧机中同步凝固复合，出口厚度26mm，直接接近成品厚度，能耗降低1520%。
质量控制：通过超声波探伤检测内部结合率(要求>98%)，激光扫描检测表面缺陷(划伤深度≤0.02mm)。
2. 后续加工
冷轧与退火：将复合坯料冷轧至目标厚度(如0.22.0mm)，中间退火(350370℃)消除加工硬化，最终通过拉矫(延伸率13%)改善板形。
表面处理：
钝化处理：采用无铬钝化(硅烷处理)，耐盐雾腐蚀>500小时，符合RoHS指令;
涂油保护：涂覆防锈油(含量≥3g/m²)，防止储运过程中氧化。
3. 典型产品规格
厚度范围：0.25.0mm(常用0.52.0mm);
宽度范围：5002650mm(超宽板用于幕墙、汽车部件);
状态选择：H14(半硬态，抗拉强度140170MPa)、O态(退火态，延伸率≥20%)。
四、性能优势与应用场景
1. 核心性能
钎焊可靠性：在610℃钎焊5分钟后，焊缝强度达母材80%，气密性≤1×10⁻⁹Pa·m³/s，满足汽车热管理系统严苛要求;
耐蚀强度平衡：3003芯材提供结构支撑，4343包覆层抵抗冷却液腐蚀(如乙二醇溶液)，寿命>10年;
轻量化：密度2.73g/cm³，较钢轻50%，用于动力电池壳可降低整车重量58%。
2. 典型应用
新能源汽车：
电池液冷板：3003/4343复合板(厚度1.22.0mm)经微通道钎焊制成，散热功率>500W/m²，应用于特斯拉Model 3、比亚迪刀片电池系统;
电机壳体：4343/3003/4343复合板(厚度3.05.0mm)通过高压铸造成型，集成水冷通道，重量较铸铁壳体轻40%。
工业设备：
热交换器：3003/4343复合翅片(厚度0.10.3mm)与铜管钎焊，用于空调冷凝器，换热效率较纯铝提升15%;
化工容器：3003O态厚板(1020mm)内衬4343层，耐盐酸(浓度≤10%)腐蚀，寿命>10年。
五、标准与质量控制
1. 行业标准
中国：GB/T 3880.3(力学性能)、YS/T 69(钎焊用复合板);
国际：ASTM B209(成分)、ASTM B234(包覆率)。
2. 关键检测指标
成分分析：直读光谱仪检测Si含量(误差≤±0.05%)，确保钎焊性能稳定;
包覆率测试：金相切片法测量层厚，要求单侧包覆率偏差≤±0.15%;
钎焊性能验证：在610℃下进行杯突试验，要求焊缝无开裂，气密性通过氦质谱检漏。
六、发展趋势
1. 材料优化：开发含微量Sc(0.10.3%)的4343合金，细化晶粒以提升抗疲劳性能(疲劳极限从70MPa提升至100MPa);
2. 工艺创新：采用热轧冷轧联合工艺(RCT)，生产效率提高20%，同时降低能耗15%;
3. 环保升级：推广无铬钝化和再生材料(再生铝占比≥50%)，符合欧盟ELV指令要求。
总结：4343复合铝板通过“3003芯材+4343包覆层”的协同设计，实现了结构强度、耐蚀性与钎焊功能的一体化集成，是新能源汽车热管理、工业热交换等领域的核心材料。其构成设计不仅体现了材料性能的互补，更通过精密制造工艺确保了复合界面的可靠性，是轻量化与功能化需求下的典型工程解决方案。
